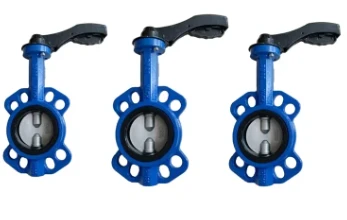

Vanne papillon
Introduction:
Pression normale : PN1.6MPa
Milieu approprié : eau, eaux usées, air, huile, sels, etc.
Température : inférieure à 120 degrés centigrades.
Taille : DN40-DN1200
Perçage de la bride du corps : DIN2501 ; ANSI Classe 125
Face à face : DIN3202 ; ANSI B 16.10
Opérations : levier de poignée, vis sans fin
Matériau principal:
Corps : Fonte
Disque : CS, fonte grise, GGG, SS304, SS416
Tige : CS, SS304, SS416
Siège : PTFE, EPDM, NBR.
La vanne papillon est l'une des rares vannes OUTSHINE qui sont à la fois efficaces pour isoler et réguler le débit des fluides. Comme la plupart des vannes quart de tour, la vanne papillon s'ouvre également rapidement. Le disque est attaché à la tige. soit par l'ancien ou la tige est à l'arrière du disque. La tige est attachée à la poignée qui est soit placée sur le dessus du corps, soit sur le côté.
Le fonctionnement de la vanne peut être effectué manuellement, électroniquement ou pneumatiquement. S'il est ouvert électroniquement, un signal provenant d'une source distante indique à la boîte de vitesses située au-dessus du corps de la vanne de faire tourner la tige afin que le disque se déplace également. S'il est à entraînement pneumatique, un piston est fixé sur le côté du corps. Cela fournira la pression d'air nécessaire pour ouvrir la vanne. Ce type d'actionnement est le plus rapide selon de nombreux fabricants.
