Introduction:
La série de base de robinet à tournant sphérique est Q41F46, qui peut être divisée en deux types (deux pièces) et trois pièces. De plus, il a une faible résistance aux fluides, une vitesse d'ouverture et de fermeture rapide et une structure simple.
Application:
Le robinet à boisseau sphérique à bride entièrement -convient au pétrole, à la fonderie, aux champs pétrolifères, à l'industrie chimique, à l'énergie électrique, à la fabrication du papier et à d'autres industries.
La description:

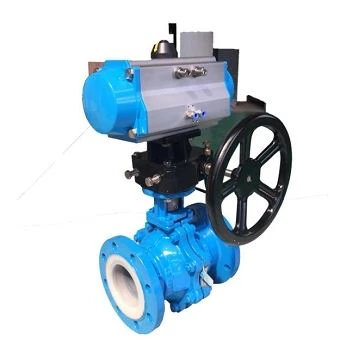

Le robinet à boisseau sphérique à bride entièrement revêtu présente les avantages suivants :
1. The ball valve with FEP lining layer, with high chemical stability, can be used in addition to "molten alkali metal and element fluorine", other than any strong corrosion properties;
2. Adoptez un -diamètre complet, une structure à bille flottante, la vanne peut être fermée sans fuite dans toute la plage de pression, ce qui est pratique pour le système de canalisation pour balayer la ligne et l'entretien du pipeline ;
3. La boule des pièces d'ouverture et de fermeture et le moulage de la tige de soupape (forgeage) en un seul, pour éliminer la possibilité que la tige de soupape sorte des pièces d'appui en raison des changements de pression, garantissent fondamentalement l'utilisation de la sécurité dans le projet ;
4. Structure compacte et raisonnable, l'espace de la cavité du corps est minimum, réduit la rétention moyenne, en plus, processus de moulage spécial, de sorte que la densité de la surface d'étanchéité soit bonne, couplée à la combinaison de garniture en PTFE hareng, de sorte que la vanne à zéro fuite :
5. La structure en deux-pièces, trois-pièces peut s'adapter à une variété d'exigences différentes du système de pipeline et des conditions de travail, y compris le robinet à tournant sphérique en trois-pièces permet au corps de la vanne principale et les deux côtés de la séparation du corps de vanne, peuvent réaliser un remplacement rapide en ligne, la maintenance.
Spécification:
|
Taille de soupape : |
2"-24" |
|
Classe de pression : |
10 bars, 16 bars, 25 bars |
|
Matériaux : |
Fonte ductile ASTM A536, Acier au carbone A216 WCB, Acier inoxydable A351 CF8/CF8M |
|
Normes de conception et de fabrication : |
API 608, API 6D, GB/T12237 |
|
Normes face à face : |
ASME B16.10, HG/T3704 |
|
Normes de dimension de bride : |
ASME B16.5, HG/T20592 |
|
Normes de test de pression : |
API598, GB/T13927 |
|
Certifications Qualité/Produit : |
CE, ACS, WRAS, TS... |
|
Options d'opérateur de vanne |
Poignée, roue et vis sans fin, Transmission électrique et pneumatique |
|
Types de connexion de processus |
À bride |
|
Milieu applicable |
Eaux usées, eau de mer, nourriture, médecine, toutes sortes d'huile, acide, alcali, etc. |
