Introduction:

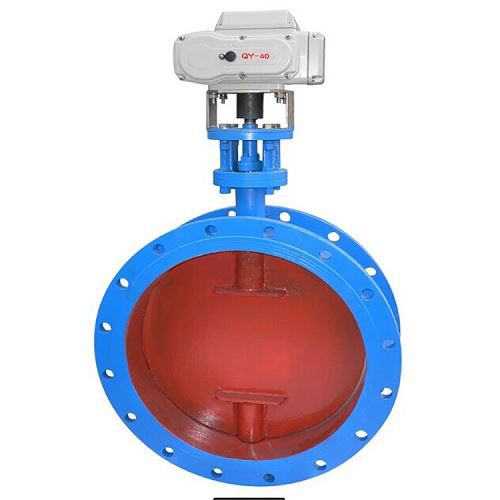

La vanne papillon de ventilation à bride est une vanne papillon non fermée, largement utilisée dans les matériaux de construction, la métallurgie, l'exploitation minière, l'électricité et d'autres processus de production à température moyenne inférieure ou égale à 300 degré de pression nominale 0,1mpa sur le pipeline, connecter, ouvrir et fermer ou ajuster le flux de médias. Le corps de vanne et la plaque de vanne sont fabriqués en tôle d'acier soudée, avec les caractéristiques d'une taille courte, d'un poids léger et d'une installation pratique. Le couple d'entraînement de la vanne est petit, ouvert et fermé flexible, facile à utiliser.
Application:
La vanne papillon ventilée à bride est largement utilisée dans l'or, les produits chimiques, l'énergie électrique, les matériaux de construction, les mines et autres pipelines industriels, le contrôle du gaz ou la régulation du milieu.
La description:
Caractéristiques de la structure de la vanne papillon de ventilation à bride :
1, roman de conception de vanne papillon de ventilation, structure raisonnable et unique, poids léger, ouverture et fermeture rapides.
2, le couple de fonctionnement de la vanne papillon est faible, facile à utiliser, dextérité économe en main-d'œuvre.
3, l'utilisation de matériaux appropriés pour répondre à la basse, moyenne, haute température moyenne et milieu corrosif.
4, pas de bielle, boulon, etc., travail fiable, longue durée de vie, non affecté par le flux de fluide.
|
|
Spécification:
|
Taille de soupape : |
2"-144" |
|
Classe de pression : |
Inférieur ou égal à 10bar |
|
Matériaux : |
Acier au carbone A216 WCB, acier inoxydable A351 CF8/CF8M |
|
Normes de conception et de fabrication : |
GB/T12238-1989 JB/T8692-1998 |
|
Normes face à face : |
GB/T12221-1989 |
|
Normes de dimension de bride : |
GB/T9115.1-2000 |
|
Normes de test de pression : |
GB/T13927-1992 ; JB/T9092-1999 |
|
Certifications Qualité/Produit : |
CE, ACS, WRAS, TS... |
|
Options d'opérateur de vanne |
Entraînement par poignée, engrenage à vis sans fin, électrique, pneumatique, hydraulique |
|
Types de connexion de processus |
Type de bride/wafer. |
|
Milieu applicable |
Convient pour les gaz moyens, les gaz de poussière, les gaz de combustion, etc. |
