Lorsqu'il s'agit de vannes industrielles, les vannes à soufflet sont un élément crucial dans de nombreux systèmes de tuyauterie. Ils sont conçus pour contrôler le débit de divers fluides, notamment des liquides et des gaz, dans une large gamme d'applications. L'une des décisions clés lors de la sélection d'un robinet-vanne à soufflet est de savoir s'il faut choisir une option à siège souple ou à siège rigide. Dans cet article de blog, j'examinerai les différences entre ces deux types de vannes à soufflet, en m'appuyant sur mon expérience en tant que fournisseur de vannes à soufflet.
Comprendre les bases des vannes à soufflet
Avant d'explorer les différences entre les vannes à soufflet à siège souple et à siège dur, commençons par comprendre ce que sont les vannes à soufflet. Une vanne à soufflet est un type de vanne qui utilise une vanne pour contrôler le débit de fluide à travers un tuyau. La vanne est généralement un disque plat ou en forme de coin qui se déplace de haut en bas pour ouvrir ou fermer la vanne. Le composant du soufflet est une structure flexible en forme d'accordéon qui assure un joint hermétique entre la tige de la vanne et le corps, empêchant ainsi les fuites du fluide manipulé.
Les vannes à soufflet sont couramment utilisées dans les applications où une fermeture étanche est requise, comme dans le traitement chimique, le pétrole et le gaz, la production d'électricité et d'autres industries. Ils sont connus pour leur fiabilité, leur durabilité et leur capacité à gérer des conditions de pression et de température élevées.
Vannes à soufflet à siège souple
Les vannes à soufflet à siège souple comportent un siège en matériau souple, tel que du caoutchouc, du PTFE (polytétrafluoroéthylène) ou d'autres élastomères. Ces matériaux sont choisis pour leur capacité à assurer une étanchéité parfaite contre la vanne, même dans les applications à basse pression. Le siège souple épouse la forme de la vanne, assurant une fermeture étanche et empêchant le passage du fluide lorsque la vanne est fermée.
Avantages des vannes à soufflet à siège souple
- Excellentes performances d'étanchéité: Les sièges souples permettent d'obtenir une étanchéité très étanche, même en cas d'irrégularités mineures sur la surface du portail. Cela les rend idéaux pour les applications où aucune fuite n’est requise, comme dans la manipulation de fluides toxiques ou dangereux.
- Faible couple de fonctionnement: Le matériau souple du siège réduit la friction entre le portail et le siège, ce qui entraîne un couple de fonctionnement inférieur. Cela signifie que moins de force est nécessaire pour ouvrir et fermer la vanne, ce qui peut être bénéfique dans les applications nécessitant une opération manuelle.
- Résistance à la corrosion: De nombreux matériaux de siège souples, tels que le PTFE, sont très résistants à la corrosion. Cela rend les vannes à soufflet à siège souple adaptées à une utilisation dans des environnements corrosifs, où elles peuvent résister aux effets des produits chimiques et d'autres substances agressives.
Inconvénients des vannes à soufflet à siège souple
- Températures et pressions nominales limitées: Les matériaux de siège souples ont des indices de température et de pression inférieurs à ceux des matériaux de siège durs. Cela restreint leur utilisation dans les applications à haute température et haute pression.
- Usure normale: Le siège souple est plus sujet à l'usure, en particulier dans les applications où la vanne est fréquemment ouverte et fermée. Au fil du temps, le siège peut être endommagé, entraînant des fuites et une réduction des performances.
- Compatibilité chimique: Tous les matériaux de sièges souples ne sont pas compatibles avec tous les types de fluides. Il faut veiller à sélectionner un matériau de siège compatible avec le fluide manipulé afin d'éviter les réactions chimiques et la dégradation du siège.
Si vous êtes intéressé par les vannes à soufflet à siège souple, vous pouvez consulter notreSoupape à vanne à assise résiliente en fonte F4, qui offre d'excellentes performances d'étanchéité et une excellente résistance à la corrosion.
Vannes à soufflet à siège rigide
Les vannes à soufflet à siège rigide, quant à elles, comportent un siège en matériau dur, tel que du métal, de la céramique ou d'autres alliages durs. Ces matériaux sont choisis pour leur capacité à résister à des températures élevées, des pressions élevées et des fluides abrasifs. Le siège rigide offre une étanchéité durable, même dans des conditions de fonctionnement difficiles.
Avantages des vannes à soufflet à siège rigide
- Températures et pressions élevées: Les matériaux de siège durs peuvent résister à des températures et des pressions beaucoup plus élevées que les matériaux de siège souples. Cela rend les vannes à soufflet à siège rigide adaptées à une utilisation dans des applications à haute température et haute pression, telles que dans les centrales électriques et les raffineries.
- Résistance à l'abrasion: Les sièges durs sont très résistants à l'abrasion, ce qui les rend idéaux pour une utilisation dans les applications où le fluide contient des particules solides ou des substances abrasives. Le siège dur peut résister aux effets érosifs du fluide, garantissant ainsi une longue durée de vie.
- Longévité: Les vannes à soufflet à siège rigide sont généralement plus durables et ont une durée de vie plus longue que les vannes à siège souple. Ils peuvent résister à des cycles fréquents et à des conditions de fonctionnement difficiles sans usure significative.
Inconvénients des vannes à soufflet à siège dur
- Mauvaises performances d’étanchéité à basse pression: Les sièges durs peuvent ne pas fournir une étanchéité aussi étanche que les sièges souples à basse pression. Cela peut entraîner des fuites, en particulier dans les applications où une très faible différence de pression existe à travers la vanne.
- Couple de fonctionnement plus élevé: Le matériau dur du siège augmente la friction entre le portail et le siège, ce qui entraîne un couple de fonctionnement plus élevé. Cela signifie qu'une force plus importante est nécessaire pour ouvrir et fermer la vanne, ce qui peut constituer un inconvénient dans les applications nécessitant une opération manuelle.
- Coût: Les vannes à soufflet à siège rigide sont généralement plus chères que les vannes à siège souple en raison de l'utilisation de matériaux de haute qualité et des processus de fabrication plus complexes impliqués.

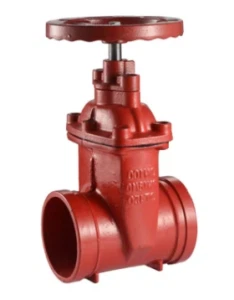

Pour les vannes à soufflet à siège dur, notreVanne à vanne résiliente à rainure de tige non montanteetVannes à brides American Standardsont d'excellentes options, offrant des performances et une fiabilité élevées dans les applications exigeantes.
Considérations relatives à l'application
Lors du choix entre un robinet-vanne à soufflet à siège souple et à siège dur, il est important de prendre en compte les exigences spécifiques de l'application. Voici quelques facteurs à considérer :
- Caractéristiques du fluide: Le type de fluide manipulé, y compris sa température, sa pression, sa viscosité et sa composition chimique, déterminera l'adéquation du matériau du siège de vanne. Par exemple, si le fluide est corrosif, un matériau de siège souple présentant une bonne résistance à la corrosion peut être nécessaire. Si le fluide contient des particules abrasives, un matériau de siège dur peut être plus approprié.
- Conditions de fonctionnement: La température et la pression de fonctionnement du système influenceront également le choix du matériau du siège de vanne. Les applications à haute température et haute pression nécessitent généralement une vanne à siège rigide, tandis que les applications à basse température et basse pression peuvent convenir à une vanne à siège souple.
- Fréquence de fonctionnement: Si la vanne est fréquemment ouverte et fermée, une vanne à siège dur peut être plus durable et avoir une durée de vie plus longue. Toutefois, si la vanne n'est actionnée qu'occasionnellement, une vanne à siège souple peut suffire.
- Exigences en matière de fuite: Si aucune fuite n'est requise, une vanne à siège souple peut être le meilleur choix, car elle peut fournir une étanchéité plus étanche. Toutefois, si une certaine fuite est acceptable, une vanne à siège rigide peut être plus adaptée, en particulier dans les applications à haute température et haute pression.
Conclusion
En résumé, le choix entre un robinet-vanne à soufflet à siège souple ou à siège rigide dépend de divers facteurs, notamment les caractéristiques du fluide, les conditions de fonctionnement, la fréquence de fonctionnement et les exigences en matière de fuite. Les vannes à soufflet à siège souple offrent d'excellentes performances d'étanchéité, un faible couple de fonctionnement et une résistance à la corrosion, mais sont limitées en termes de températures et de pressions nominales et peuvent être plus sujettes à l'usure. Les vannes à soufflet à siège rigide, en revanche, peuvent résister à des températures élevées, des pressions élevées et des fluides abrasifs, mais peuvent avoir de mauvaises performances d'étanchéité à basse pression et nécessiter un couple de fonctionnement plus élevé.
En tant que fournisseur de vannes à soufflet, je m'engage à fournir à nos clients les meilleures solutions de vannes pour leurs applications spécifiques. Que vous ayez besoin d'un robinet-vanne à soufflet à siège souple ou à siège dur, nous disposons d'une large gamme de produits parmi lesquels choisir, y compris leSoupape à vanne à assise résiliente en fonte F4,Vanne à vanne résiliente à rainure de tige non montante, etVannes à brides American Standard.
Si vous avez des questions ou avez besoin d'aide pour sélectionner le robinet-vanne à soufflet adapté à votre application, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous aider à prendre une décision éclairée et à garantir que vous obtenez la meilleure solution de vannes pour vos besoins.
Références
- Manuel des vannes, CRC Press
- Mécanique des Fluides et Thermodynamique des Turbomachines, Elsevier
