Salut! En tant que fournisseur de soupapes de grille de couteau, on me pose souvent des questions sur la conception de la tige de ces vannes. Donc, je pensais que je prendrais quelques minutes pour le décomposer pour vous.
Tout d'abord, parlons de ce qu'est une vanne de porte de couteau. C'est un type de valve utilisé principalement dans les applications où il est nécessaire de couper à travers des fluides épais et visqueux ou des boues. Pensez aux industries comme l'exploitation minière, la pulpe et le papier, le traitement des eaux usées et la transformation des aliments. Ces vannes ont une porte à bords tranchants qui tranche à travers les médias, ce qui les rend idéaux pour gérer des matériaux difficiles.
Maintenant, sur la conception de la tige. La tige est une partie cruciale de la soupape de la porte du couteau. C'est ce qui relie l'actionneur (la pièce qui rend la vanne ouverte et ferme) de la porte. La conception de la tige peut varier en fonction des exigences spécifiques de l'application et du type de fonctionnement.
Un type commun de conception de la tige est la tige montante. Dans unVannes de porte de couteau à tige de montée manuelle, la tige se déplace de haut en bas lorsque la valve est ouverte ou fermée. Vous pouvez savoir si la vanne est ouverte ou fermée simplement en regardant la position de la tige. Lorsque la tige est entièrement étendue, la vanne est ouverte et lorsqu'elle est complètement rétractée, la vanne est fermée. Cette conception est excellente car elle donne une indication visuelle de la position de la valve, ce qui est vraiment pratique pour les opérateurs.
La conception de la tige montante présente également certains avantages mécaniques. Il permet un meilleur contrôle sur le mouvement de la porte, car la tige transfère directement la force de l'actionneur à la porte. Cela signifie que la valve peut être ouverte et fermée plus précisément, ce qui est important dans les applications où vous devez réguler avec précision le flux des médias.
Un autre type de conception de la tige que vous pourriez rencontrer est la tige non croissante. Dans cette conception, la tige tourne mais ne bouge pas de haut en bas. Au lieu de cela, la porte se déplace de haut en bas le long de la tige lorsqu'elle tourne. Cette conception est plus compacte et prend moins d'espace par rapport à la conception de la tige montante. Il est souvent utilisé dans les applications où l'espace est limité, comme dans certains pipelines souterrains ou dans des installations de valve serrées.
Cependant, la conception de la tige non croissante ne fournit pas une indication visuelle de la position de la vanne aussi facilement que la conception de la tige en hausse. Les opérateurs peuvent avoir besoin de s'appuyer sur d'autres méthodes, comme des indicateurs de position ou des systèmes de contrôle, pour savoir si la vanne est ouverte ou fermée.
Le matériau de la tige est également une considération importante. Les tiges sont généralement fabriquées à partir de matériaux qui peuvent résister aux forces et aux contraintes impliquées dans l'ouverture et la fermeture de la valve, ainsi que les effets corrosifs des médias. L'acier inoxydable est un choix populaire car il est fort, durable et résistant à la corrosion. Dans certaines applications où les médias sont hautement corrosifs, des alliages spéciaux ou des tiges enduits peuvent être utilisés pour garantir des performances à long terme.
Maintenant, parlons du lien entre la tige et la porte. Cette connexion doit être solide et fiable pour garantir que la vanne fonctionne en douceur. La plupart des soupapes de la porte du couteau utilisent une connexion filetée entre la tige et la porte. Cela permet un assemblage et un démontage faciles, ce qui est utile à des fins de maintenance et de réparation.
La conception de la tige affecte également les performances d'étanchéité de la valve. Une tige bien conçue garantit que la porte est correctement alignée avec le siège, ce qui est crucial pour créer un joint serré. Lorsque la valve est fermée, la porte doit s'adapter parfaitement contre le siège pour éviter toute fuite des supports. La tige aide à maintenir cet alignement, et une bonne conception de la tige peut améliorer l'efficacité d'étanchéité de la valve au fil du temps.
En plus des conceptions de base de la tige, il existe également des fonctionnalités avancées qui peuvent être incorporées dans la conception de la tige. Par exemple, certaines tiges sont conçues avec une fonction de lubrification auto-lubrifiante. Cela réduit la frottement entre la tige et le corps de la valve, ce qui rend la valve plus facile à utiliser et peut également prolonger la durée de vie de la tige et d'autres composants.
Certaines vannes de grille de couteau ont également une fonction de protection des tiges. Cela peut prendre la forme d'une manche de tige ou d'un revêtement qui protège la tige des dommages dus à l'abrasion, à la corrosion ou à l'impact. Ceci est particulièrement important dans des environnements difficiles où la tige est exposée à des milieux approximatifs ou des éléments externes.
Lorsqu'il s'agit de choisir la bonne conception STEM pour votre application, il y a quelques facteurs à considérer. Tout d'abord, pensez au type de support que vous gérez. S'il s'agit d'une suspension épaisse et abrasive, vous pourriez avoir besoin d'un design de tige plus robuste avec une bonne résistance à l'usure. Si l'espace est une préoccupation, une conception de tige non croissante pourrait être un meilleur choix.
Vous devez également considérer les conditions de fonctionnement. Si la valve fonctionne fréquemment, vous voudrez une conception de tige qui peut résister à la contrainte et au mouvement répétés. Et bien sûr, le budget est toujours un facteur. Certaines conceptions de STEM avancées avec des fonctionnalités spéciales pourraient coûter plus cher, vous devez donc équilibrer les avantages par rapport au coût.

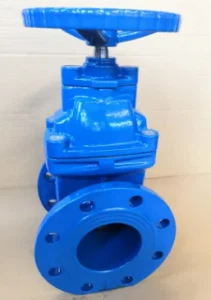

Nous proposons également d'autres types de soupapes de porte, comme leGeart biseau à brides Valve de porte Z541Het leVanne de grille assise résiliente. Chacune de ces vannes a ses propres fonctionnalités et applications uniques, mais la conception de la tige joue toujours un rôle crucial dans leurs performances.
Si vous êtes sur le marché des vannes de grille de couteau ou de tout autre type de vannes de porte, nous sommes là pour vous aider. Notre équipe d'experts peut vous aider à choisir la bonne valve avec la conception STEM appropriée pour vos besoins spécifiques. Que vous soyez une petite opération à l'échelle ou une grande installation industrielle, nous avons les vannes pour répondre à vos besoins.
Donc, si vous souhaitez en savoir plus ou si vous souhaitez commencer une négociation d'achat, n'hésitez pas à tendre la main. Nous sommes prêts à travailler avec vous pour trouver les meilleures solutions de valve pour votre entreprise.
Références
- "Manuel de valve: principes et applications" par Toby à Noakes
- "Vannes industrielles: un guide de sélection, de spécification et d'application" par James R. McKetta
