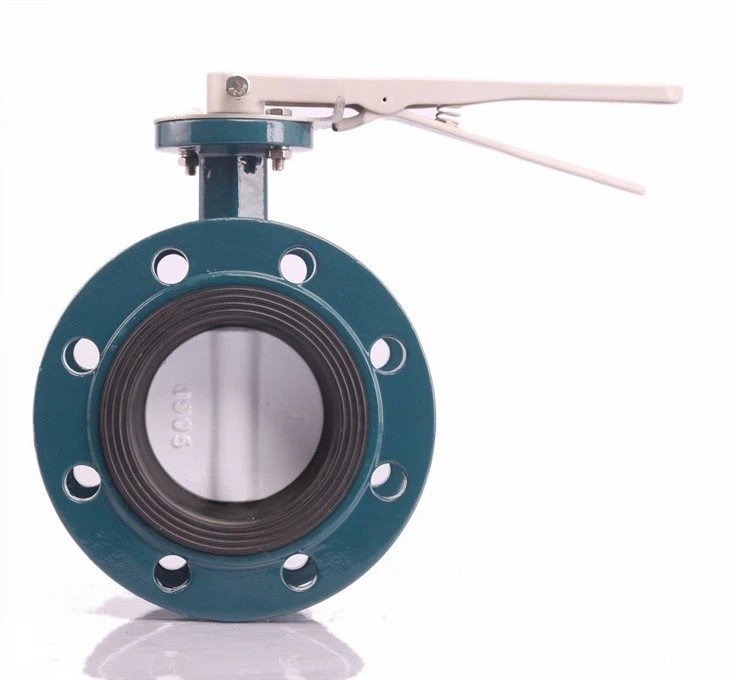

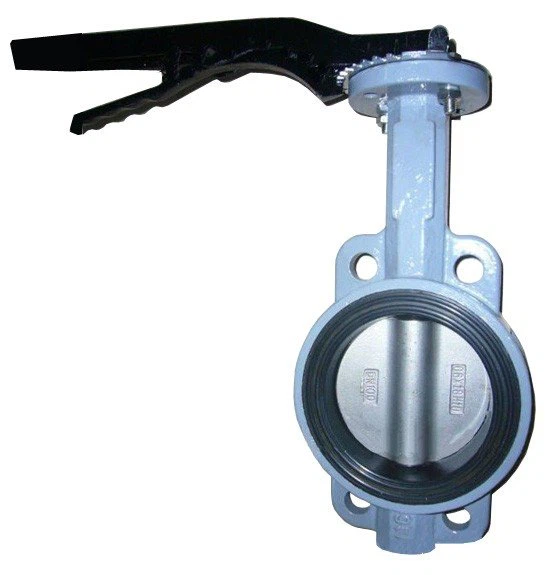

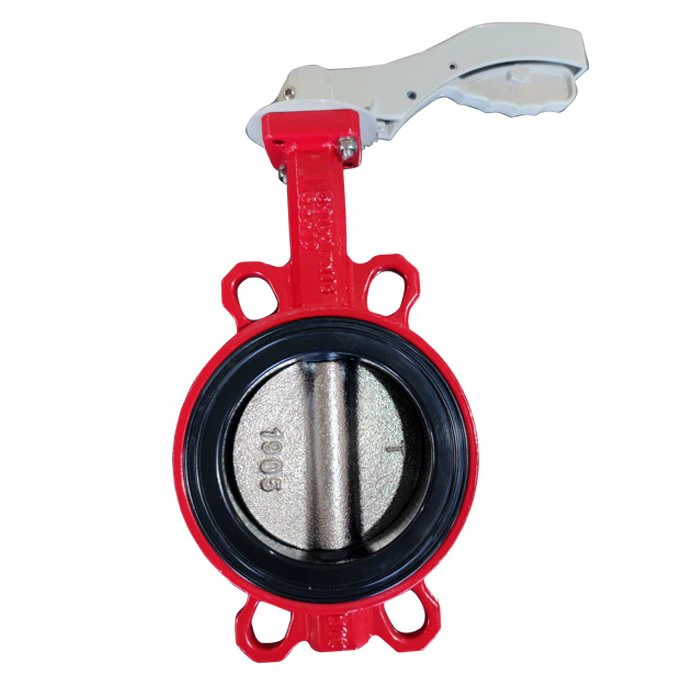

Introduction de la vanne papillon à poignée :
La vanne papillon à poignée est une sorte de vanne papillon à joint souple, l'un des modes de transmission de la vanne, généralement utilisée pour les petits diamètres inférieurs à 6 ", le diamètre de fonctionnement maximal est de 12".
Application:
La vanne papillon à poignée convient à l'eau douce, aux eaux usées, à l'eau de mer, à l'air, à la vapeur, aux aliments, aux médicaments, à toutes sortes d'huiles, d'acides, d'alcalis, etc.
La description:
Caractéristiques du produit:
1. Petit et léger, démontage et entretien faciles, et peut être installé dans n'importe quelle position.
2. Structure simple et compacte, fonctionnement marche-arrêt rapide à 90 degrés.
3. Faible couple de fonctionnement, sans effort et léger.
4. Obtenez une étanchéité complète, la fuite de test de gaz est nulle.
5. Différents types de matériaux, fonte ductile, acier au carbone, acier inoxydable, siège : EPDM, NBR, PTFE, caoutchouc fluoré, applicables à différents supports.
6. Courbe de débit tendant vers une ligne droite. Excellentes performances de régulation.
7. Longue durée de vie. Test de 10 opérations d'ouverture et de fermeture 000 fois.
8. Tous les pipelines, utilisant des vannes à vanne, des vannes à soupape, des robinets, des vannes en caoutchouc et des vannes à membrane, peuvent être remplacés par cette vanne. Lors de la commande, la vanne peut être livrée avec des tuyaux auxiliaires (à préciser dans le contrat).
Spécification:
Taille de soupape : | 1"-12" |
Classe de pression : | 125LB-150LB(PN10-25) |
Matériaux : | Fonte ductile ASTM A536, acier au carbone A216 WCB, acier inoxydable A351 CF8/CF8M, alliage de cuivre B148-95400/95800 |
Normes de conception et de fabrication : | API609, BS5155, EN593 |
Normes face à face : | API609, EN558-1, DIN3202K1, ISO5752 |
Normes de dimension de bride : | ASME B16.1 125LB/150LB, BS4504 PN10/PN16, DIN2501 PN10/PN16, JSIB2220 10K |
Normes d'essai de pression : | API598, WN12266-1, DIN3230 Part3 |
Norme d'essai | Joint * 1,1 fois, coque * 1,5 fois |
Certifications Qualité/Produit : | CE, ACS, WRAS, TS... |
Options d'opérateur de vanne | Poignée, commande de poignée de signal |
Types de connexion de processus | Type de plaquette, type de bride |
Milieu applicable | Eau douce, eaux usées, eau de mer, air, vapeur, aliments, médicaments, huiles, acides, alcalis, etc. |
