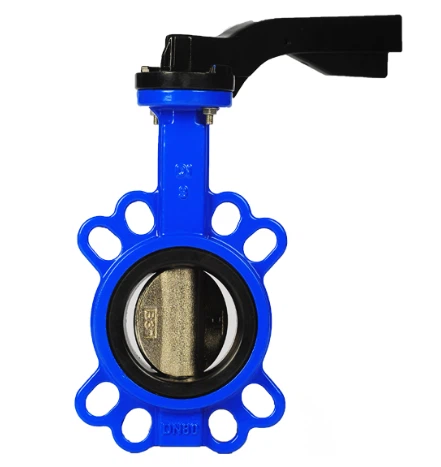

Description du produit
Le disque de laVanne papillon Waferest installé dans le sens du diamètre du tuyau. Dans le
corps de vanne papillon canal cylindrique, plaque papillon en forme de disque autour de l'axe de rotation, angle de rotation entre 0 degré -90 degré, peut jouer le rôle de régulation du débit, lorsque la rotation de la plaque papillon à 90 degrés, le vanne pour atteindre l'ouverture maximale. La vanne papillon Wafer est de structure simple, de petite taille, légère, seulement par quelques pièces. Et seulement besoin de tourner à 90 degrés pour ouvrir et fermer rapidement, opération simple, et la vanne a de bonnes caractéristiques de contrôle des fluides.
corps de vanne papillon canal cylindrique, plaque papillon en forme de disque autour de l'axe de rotation, angle de rotation entre 0 degré -90 degré, peut jouer le rôle de régulation du débit, lorsque la rotation de la plaque papillon à 90 degrés, le vanne pour atteindre l'ouverture maximale. La vanne papillon Wafer est de structure simple, de petite taille, légère, seulement par quelques pièces. Et seulement besoin de tourner à 90 degrés pour ouvrir et fermer rapidement, opération simple, et la vanne a de bonnes caractéristiques de contrôle des fluides.
Spécifications techniques:
Face à face : API609 / EN593 / EN558
Perçage de bride : DIN2501/ ANSIB16.10 / EN1092
Pression de travail : PN10/PN16
Connexion bride supérieure : ISO5211
Face à face : API609 / EN593 / EN558
Perçage de bride : DIN2501/ ANSIB16.10 / EN1092
Pression de travail : PN10/PN16
Connexion bride supérieure : ISO5211
Pièces principales et matériel :
|
Article
|
Nom de la pièce
|
Matériel
|
Article
|
Nom de la pièce
|
Matériel
|
|
1
|
Corps
|
GGG50
|
3
|
Arbre
|
Acier inoxydable
|
|
2
|
Disque
|
Acier inoxydable
|
4
|
joint torique
|
EPDM
|
Pour d'autres tailles non mentionnées ci-dessus, veuillez nous contacter. Nous avons le droit de modifier les données sans préavis.
Le disque de la vanne papillon Wafer est installé dans le sens du diamètre du tuyau.
Dans le canal cylindrique du corps de la vanne papillon, la plaque papillon en forme de disque autour de l'axe de rotation, l'angle de rotation entre 0 degré -90 degré, peut jouer le rôle de régulation du débit, lorsque la rotation de la plaque papillon à 90 degrés , la vanne pour atteindre l'ouverture maximale.
La vanne papillon Wafer est de structure simple, de petite taille, légère, seulement par quelques pièces. Et seulement besoin de tourner à 90 degrés pour ouvrir et fermer rapidement, opération simple, et la vanne a de bonnes caractéristiques de contrôle des fluides.
