Description du produit
Brides selon ASME B/16.4716.5, Classe 125 / 150 ; DIN 2501, PN10 / PN16
ASME B16.1/B16.2
Taille : DN40-DN900/ 1,5"-36"
Matériaux:
Corps : Fonte / Fonte ductile / Acier moulé / Acier inoxydable / Bronze aluminium
Disque : fonte ductile / acier inoxydable / bronze d'aluminium
Ressort : acier inoxydable (SS304, SS316, Inconel)
Tige : Acier inoxydable
Siège : EPDM / NBR / VITON / Inox
Pression de service : 1,5"-12" 16 bar ; 14"-24" 10 bar/16 BAR ; 28"-36" max 10 bars
Test de pression selon les normes : API 598
| DN | Pouce | ØD | ØD1 | L | |||
| PN6 | PN10 | PN16 | Classe 125/150 | ||||
| 40 | 1.5" | 86 | 92 | 82 | 57 | 43 | |
| 50 | 2" | 96 | 107 | 101 | 71 | 43 | |
| 65 | 2.5" | 116 | 127 | 121 | 80 | 46 | |
| 80 | 3" | 132 | 142 | 134 | 98 | 64 | |
| 100 | 4" | 152 | 162 | 171 | 117 | 64 | |
| 125 | 5" | 182 | 192 | 193 | 145 | 70 | |
| 150 | 6" | 207 | 218 | 219 | 172 | 76 | |
| 200 | 8" | 262 | 273 | 276 | 221 | 89 | |
| 250 | 10" | 317 | 328 | 336 | 275 | 114 | |
| 300 | 12" | 373 | 378 | 383 | 406 | 325 | 114 |
| 350 | 14" | 423 | 428 | 444 | 448 | 361 | 127 |
| 400 | 16" | 473 | 489 | 495 | 511 | 412 | 140 |
| 450 | 18" | 528 | 539 | 555 | 546 | 468 | 152 |
| 500 | 20" | 578 | 594 | 617 | 603 | 515 | 152 |
| 600 | 24" | 679 | 695 | 734 | 714 | 624 | 178 |
| 700 | 28" | 784 | 807 | 802 | 828 | 720 | 229 |
| 800 | 32" | 890 | 917 | 912 | 936 | 825 | 241 |
| 900 | 36" | 990 | 1044 | 1012 | 1044 | 914 | 241 |
Disponibilité

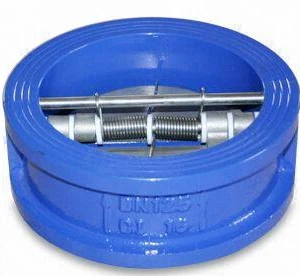

Le clapet anti-retour est disponible avec :
Diamètre nominal DN50 ~ 900 (2 "~ 36"),
Pression nominale PN10 ~ PN16, la connexion à bride est EN 1092-2 PN10, PN16, ANSI CLASS 125/150, JIS 5K et 10K, etc.

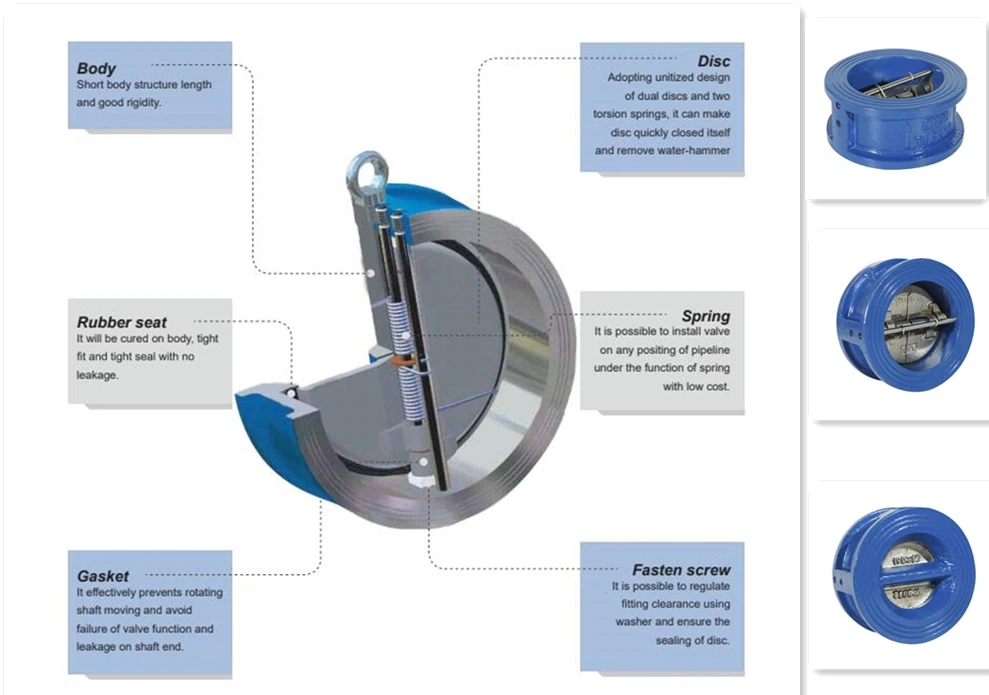

Fonction et caractères
Cette vanne est principalement utilisée pour la connexion et l'interruption des fluides tels que l'eau, le pétrole et autres dans le pipeline. Et la fonction principale de cette vanne est d'empêcher le milieu de reculer et de saigner du récipient.
Le face à face de cette vanne est court, ainsi qu'avec un petit volume et un poids léger.
Le disque peut être fermé rapidement.
Il peut être utilisé dans les canalisations horizontales et verticales, ce qui est également pratique pour l'installation.
Avec une faible résistance aux fluides, la vanne n'est pas gênée.
Il est souple, avec une bonne étanchéité.
La structure est simple et compacte, et l'apparence est belle.
La durée de vie est longue avec une grande fiabilité.
