Introduction:

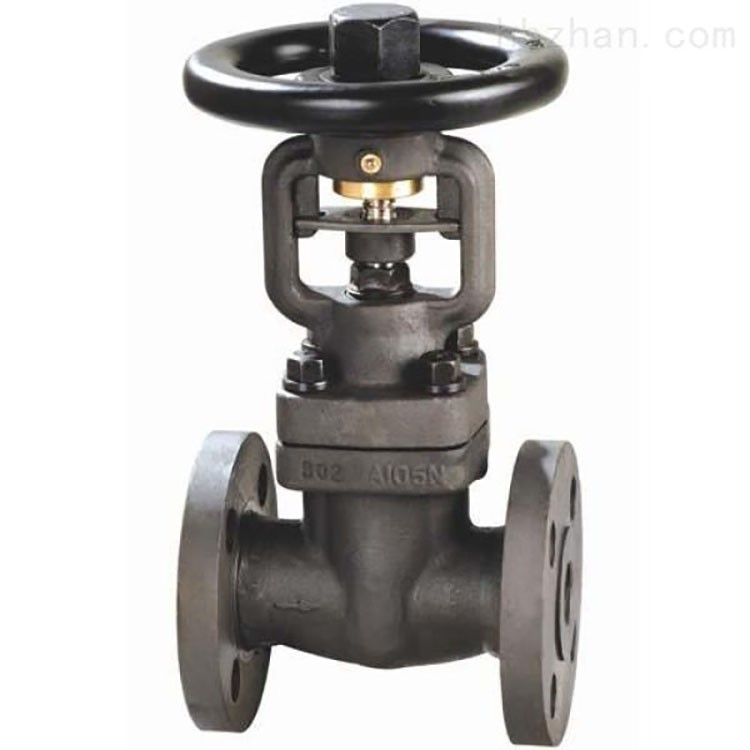

Les pièces d'ouverture et de fermeture de la vanne à soufflet sont des disques en forme de bouchon, la surface d'étanchéité est plate ou conique, le disque le long de la ligne médiane du fluide pour un mouvement linéaire. Forme de mouvement de la tige, il y a le type de tige de levage (levage de la tige, volant non levé), il y a le type de tige rotative de levage (volant et tige tournant levant ensemble, écrou dans le corps de la vanne). Ce type de vanne dans la canalisation doit généralement être installé horizontalement.
Application:
Vannes à soufflet de norme américaine pour diverses applications : industrie, système d'alimentation, station d'épuration des gaz d'échappement, équipement de gaz, de vapeur, équipement de vide, eau chaude, applications d'huile thermique, construction navale, etc.
La description:
1. La tige de soupape de la vanne à soufflet adopte une double structure d'étanchéité du soufflet et de la garniture pour assurer l'absence de fuite au niveau de la tige de la soupape, particulièrement adaptée aux canalisations contenant des fluides inflammables, explosifs, toxiques et précieux.
2. Soufflet en acier inoxydable ou en matériau Inconel, la conception de la structure d'étanchéité du soufflet est raisonnable, résistance à la fatigue, longue durée de vie
Spécification:
|
Taille de soupape : |
2"-24" |
|
Classe de pression : |
16 bars, 25 bars |
|
Matériaux : |
Acier au carbone A216 WCB, acier inoxydable A351 CF8/CF8M |
|
Normes de conception et de fabrication : |
API600, GB12234 |
|
Normes face à face : |
ANSI B16.10, GB12221 |
|
Normes de dimension de bride : |
ANSI B16.5, JB/T74-90, GB9112-9124, HG20592-20635, SH3406 |
|
Normes de test de pression : |
API598, JB/T9092 |
|
Certifications Qualité/Produit : |
CE, ACS, WRAS, TS... |
|
Options d'opérateur de vanne |
Volant, engrenage conique, transmission électrique et pneumatique |
|
Types de connexion de processus |
Type à bride et soudé |
|
Milieu applicable |
Air, vapeur, nourriture, médecine, toutes sortes d'huile, acide, alcali, etc. |
